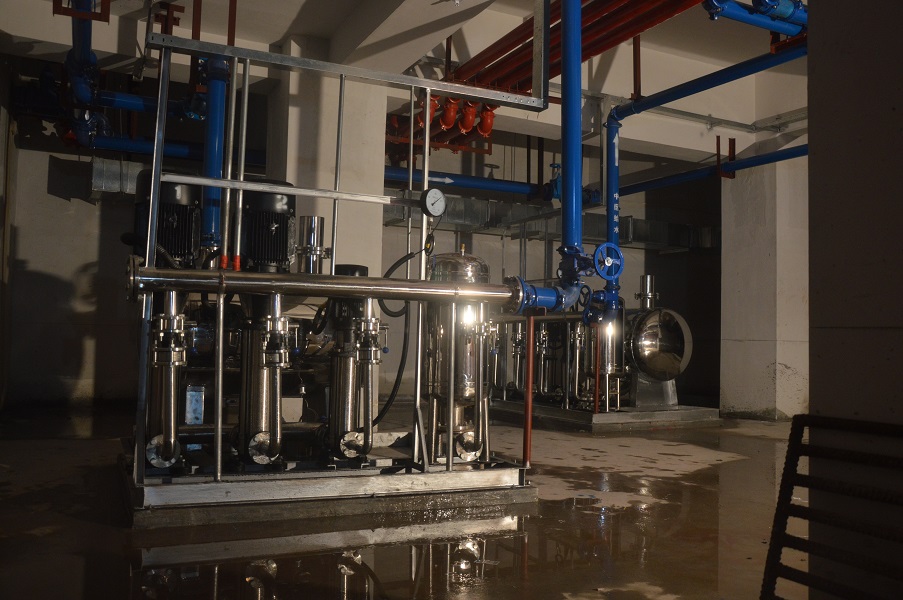

成套变频恒压供水设备安装工程案例（广州某住宅小区项目）

工程纪实

项目位于广州市番禺区某新建高层住宅小区，共18栋楼，最高32层。为解决传统供水方式水压不稳、能耗高的问题，采用成套变频恒压供水设备（含3台主泵+1台辅泵，单泵流量60m³/h，扬程120m），配套智能控制系统，实现24小时稳定供水。

设备进场与安装准备

设备进场后检查水泵、控制柜、压力传感器等组件，确保无运输损坏。

设备基础采用槽钢框架+减震垫，水平度误差≤3mm。

管道系统安装

主管道采用不锈钢304焊接，分支管采用法兰连接，安装Y型过滤器、泄压阀、压力变送器等附件。

管道试压（1.25倍工作压力，保压30分钟无渗漏）。

电气与自动化调试

变频柜接入市电，设置PID参数，调整压力波动范围（±0.02MPa）。

联动小区BA系统，实现远程监控及故障报警功能。

施工难点与解决措施

高层供水压力波动：通过增设气压罐缓冲水锤效应，稳定管网压力。

节能优化：采用“1用2备”轮换策略，夜间低峰时段自动切换至小泵运行，降低电耗。

验收与运行效果

经测试，设备运行平稳，各楼层水压均达标（低区0.3MPa，高区0.6MPa）。

相比原设计工频供水方案，节能约30%，业主验收合格并投入正式使用。
